آشنایی با سلف و نحوه تست سلف در مدارات الکترونیکی
سلف‌ها یکی از اجزای مهم و حیاتی در مدارات الکترونیکی هستند که نقش بسزایی در کنترل جریان، ذخیره انرژی و فیلتر کردن نویز دارند. در این مقاله، به بررسی دقیق‌تری از سلف، انواع مختلف آن و نحوه تست آن در مدارات الکترونیکی خواهیم پرداخت. همچنین به کاربردهای مهم و رایج سلف در صنعت الکترونیک و لوازم الکترونیکی اشاره خواهیم کرد.
سلف چیست و چه نقشی در مدارات الکترونیکی دارد؟

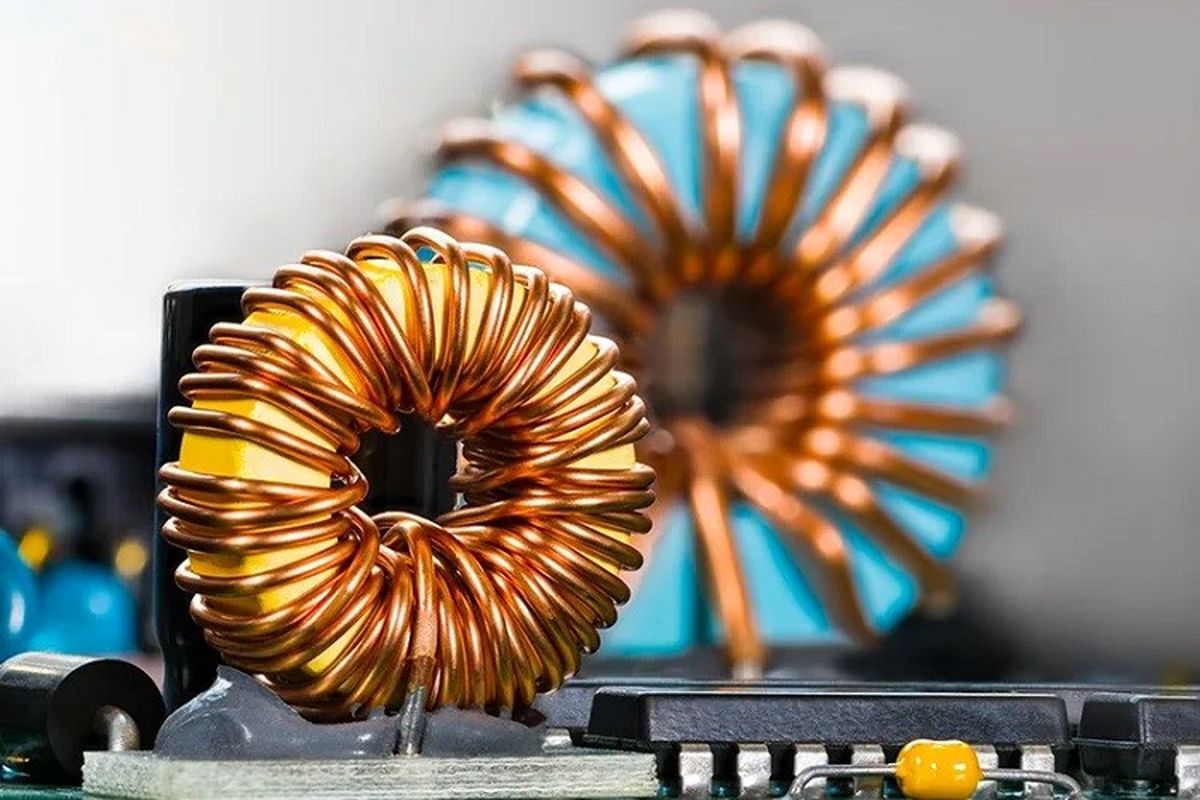

سلف یا اندوکتور (Inductor) یکی از اجزای اصلی در مدارات الکترونیکی است که از یک سیم پیچیده شده دور یک هسته تشکیل‌شده و قابلیت ذخیره انرژی در میدان مغناطیسی را دارد. این قطعه با ایجاد مقاومت در برابر تغییرات ناگهانی جریان، نقش مهمی در کنترل و تنظیم رفتار جریان در مدارهای الکتریکی ایفا می‌کند.
یکی از کاربردهای اصلی سلف در فیلتر کردن نویز است. این قطعه می‌تواند فرکانس‌های بالا را محدود کرده و از عبور سیگنال‌های نویز ناخواسته به سایر بخش‌های مدار جلوگیری کند. همچنین، سلف‌ها در تنظیم ولتاژ و جریان نیز موثرند؛ به‌طوری‌که با تنظیم نرخ تغییر جریان، به حفظ پایداری مدار کمک می‌کنند. در منابع تغذیه سوئیچینگ، سلف به عنوان بخشی از فیلترهای LC (سلف-خازن) عمل کرده و باعث کاهش تداخلات الکترومغناطیسی (EMI) می‌شود.
انواع مختلف سلف‌ها
سلف‌ها انواع مختلفی دارند که هر کدام برای کاربردهای خاصی در مدارات الکترونیکی استفاده می‌شوند. این دسته‌بندی‌ها بر اساس ساختار، ویژگی‌ها و نوع کاربرد متفاوت هستند:
- سلف‌های بشکه‌ای: این نوع سلف‌ها به شکل بشکه طراحی شده‌اند و به دلیل ساختار خود، در مداراتی که نیاز به جریان بالا دارند، استفاده می‌شوند. سلف بشکه ای به دلیل مقاومت کم و توانایی عبور جریان‌های بالا، در منابع تغذیه و مدارات توان بالا کاربرد دارد.
- سلف‌های مقاومتی: این نوع سلف‌ها علاوه‌بر خاصیت ذخیره‌سازی انرژی مغناطیسی، دارای مقاومت الکتریکی هستند. انواع سلف مقاومتی اغلب برای مداراتی که نیاز به کنترل و کاهش نویز دارند، استفاده می‌شوند. به دلیل مقاومت بالای این نوع سلف، در فرکانس‌های پایین عملکرد خوبی دارند.
- سلف‌های قدرت بالا: این سلف‌ها به گونه‌ای طراحی شده‌اند که می‌توانند در جریان‌های بالا و ولتاژ‌های قوی کار کنند و در منابع تغذیه بزرگ و سیستم‌های قدرت استفاده می‌شوند.
- سلف‌های فرکانس بالا: این سلف‌ها برای مداراتی طراحی شده‌اند که در فرکانس‌های بالا کار می‌کنند، مثل مدارات رادیویی و مخابراتی. این نوع سلف‌ها به دلیل خاصیت کم‌توان و طراحی خاص، در این نوع کاربردها مؤثرند.
کاربرد سلف در مدارات الکترونیکی
سلف‌ها به دلیل خواص منحصربه‌فردشان در مدارات الکترونیکی کاربردهای فراوانی دارند. از جمله کاربردهای اصلی آن‌ها می‌توان به موارد زیر اشاره کرد:
- فیلتر کردن نویز: سلف‌ها در مدارات به‌عنوان فیلتر برای جلوگیری از نویز و تداخل فرکانس‌های ناخواسته به کار گرفته می‌شوند. به دلیل خاصیت مقاومت در برابر تغییرات جریان، سلف‌ها می‌توانند جریان‌های ناگهانی را مهار کرده و پایداری مدار را افزایش دهند.
- تنظیم‌کننده جریان و ولتاژ: در مدارات تغذیه، سلف‌ها به‌عنوان بخشی از منابع تغذیه سوییچینگ عمل می‌کنند و به کمک خازن‌ها برای تنظیم ولتاژ و جریان خروجی استفاده می‌شوند. این کاربرد به ویژه در مدارات دی‌سی به دی‌سی کانورتر و مدارهای تقویت کننده رایج است.
- ذخیره انرژی: سلف‌ها می‌توانند انرژی را در قالب میدان مغناطیسی ذخیره کرده و در زمان نیاز به مدار برگردانند. این ویژگی باعث می‌شود که در مداراتی که نیاز به انتقال لحظه‌ای انرژی دارند، سلف‌ها نقش مهمی ایفا کنند.
نحوه تست سلف در مدار
برای تست یک سلف در مدار، نیاز به ابزارهایی مانند مولتی‌متر یا LCR متر دارید. این ابزارها به شما امکان می‌دهند که میزان مقاومت و اندوکتانس سلف را اندازه‌گیری کرده و سلامت آن را ارزیابی کنید. در زیر مراحل تست یک سلف توضیح داده شده است:
- آماده‌سازی مدار و دستگاه تست: ابتدا برق مدار را قطع کنید و از ایمنی خود اطمینان حاصل کنید. سپس مولتی‌متر یا LCR متر را آماده کنید.
- اندازه‌گیری مقاومت سلف: برای اندازه‌گیری مقاومت سلف، پروب‌های مولتی‌متر را به پایه‌های سلف متصل کنید و مقدار مقاومت را بررسی کنید. اگر مقدار مقاومت بیش از حد بالاست، احتمال دارد سلف معیوب باشد.
- اندازه‌گیری اندوکتانس: اگر به LCR متر دسترسی دارید، می‌توانید اندوکتانس سلف را اندازه‌گیری کنید. میزان اندوکتانس باید با مقدار اسمی درج‌شده بر روی سلف مطابقت داشته باشد.
- بررسی نشتی سلف: در برخی موارد ممکن است سلف دارای نشتی باشد که باعث می‌شود عملکرد مدار مختل شود. برای این کار می‌توان از ابزارهای خاصی جهت تست نشتی سلف استفاده کرد.
راه‌های عیب‌یابی سلف در مدارات
عیب‌یابی سلف در مدارات نیاز به دقت و تجربه دارد، چرا که خرابی یک سلف ممکن است باعث ایجاد مشکلات مختلفی در مدار شود. در زیر چند روش عیب‌یابی سلف آورده شده است:
- بررسی تغییرات حرارت: اگر سلف به شدت گرم می‌شود، ممکن است نشانه‌ای از خرابی آن باشد. این تغییرات دمایی می‌تواند ناشی از کوتاه‌شدگی داخلی یا نشتی جریان باشد.
- اندازه‌گیری جریان و ولتاژ خروجی: بررسی جریان و ولتاژ خروجی در مداراتی که سلف استفاده می‌شود، می‌تواند کمک کند تا متوجه خرابی یا کاهش کارایی سلف شوید.
- آزمایش با سلف جدید: در صورتی که به مشکل برخوردید و عیب‌یابی نتایج واضحی نداشت، می‌توانید از یک سلف جدید استفاده کرده و کارایی مدار را با سلف جدید بررسی کنید.
خرید و انتخاب سلف مناسب برای مدار
انتخاب سلف مناسب برای مدار، نیاز به توجه به نوع مدار و کاربرد آن دارد. از آنجا که انواع مختلفی از سلف‌ها وجود دارد، قبل از خرید، بهتر است مشخصات فنی و نیازهای مدار را بررسی کنید. برای مثال، خرید انواع سلف الکترونیکی برای مدارات قدرتی با مدارات فرکانس بالا تفاوت دارد. همچنین ویژگی‌هایی مانند ظرفیت جریان، مقاومت و مقدار اندوکتانس، باید در نظر گرفته شود.
نتیجه‌گیری
سلف‌ها از اجزای اصلی و ضروری در مدارات الکترونیکی محسوب می‌شوند که با استفاده از خواصی نظیر ذخیره انرژی و مقاومت در برابر تغییرات جریان، نقشی اساسی در پایداری و کنترل جریان و ولتاژ مدار دارند. با شناخت بهتر از انواع سلف و نحوه تست و عیب‌یابی آن‌ها، می‌توانید مدارات الکترونیکی خود را بهینه کرده و از خرابی‌های احتمالی جلوگیری کنید. در نهایت، هنگام خرید سلف، حتماً نوع مدار و ویژگی‌های فنی مورد نیاز را مد نظر داشته باشید تا بتوانید بهترین عملکرد را از آن دریافت کنید.
